| 起源の場所: | 重慶、中国 |
|---|---|
| ブランド名: | Sino-NSH |
| 証明: | ISO 9001:2015, CE |
| モデル番号: | VFD-100 |
| 最小注文数量: | 1セット |
| パッケージの詳細: | 真空パックされたコンポーネントを備えた標準的な輸出用木製ケース、金属表面の防錆処理 |
| 受渡し時間: | 25～35営業日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 毎月50セット |
| 流量: | 6000のL/H | 真空度: | ≤5Pa |
|---|---|---|---|
| 使用圧力: | ≤0.5 Mpa | 温度範囲: | 20~80°C |
| ろ過精度: | ≤1 μm (最終段階) | 処理後の水分量: | ≤5 PPM |
| 処理後の絶縁耐力: | ≧75 kV | 処理後のガス含有量: | ≤0.1％ |
| 電源: | 380V 50Hz 3相 (カスタマイズ可能) | 火力: | 90KW |
| 総電力: | 105 kW | オイル入口/出口: | DN50 |
| 重さ: | 2800KG | 寸法: | 3200×1850×2250mm |
| 騒音レベル: | ≤75db（a） | ||
| ハイライト: | 2段階の真空脱水システム,オンライン トランスフォーマーオイル浄化,6000L/H 油処理サブステーション |
||

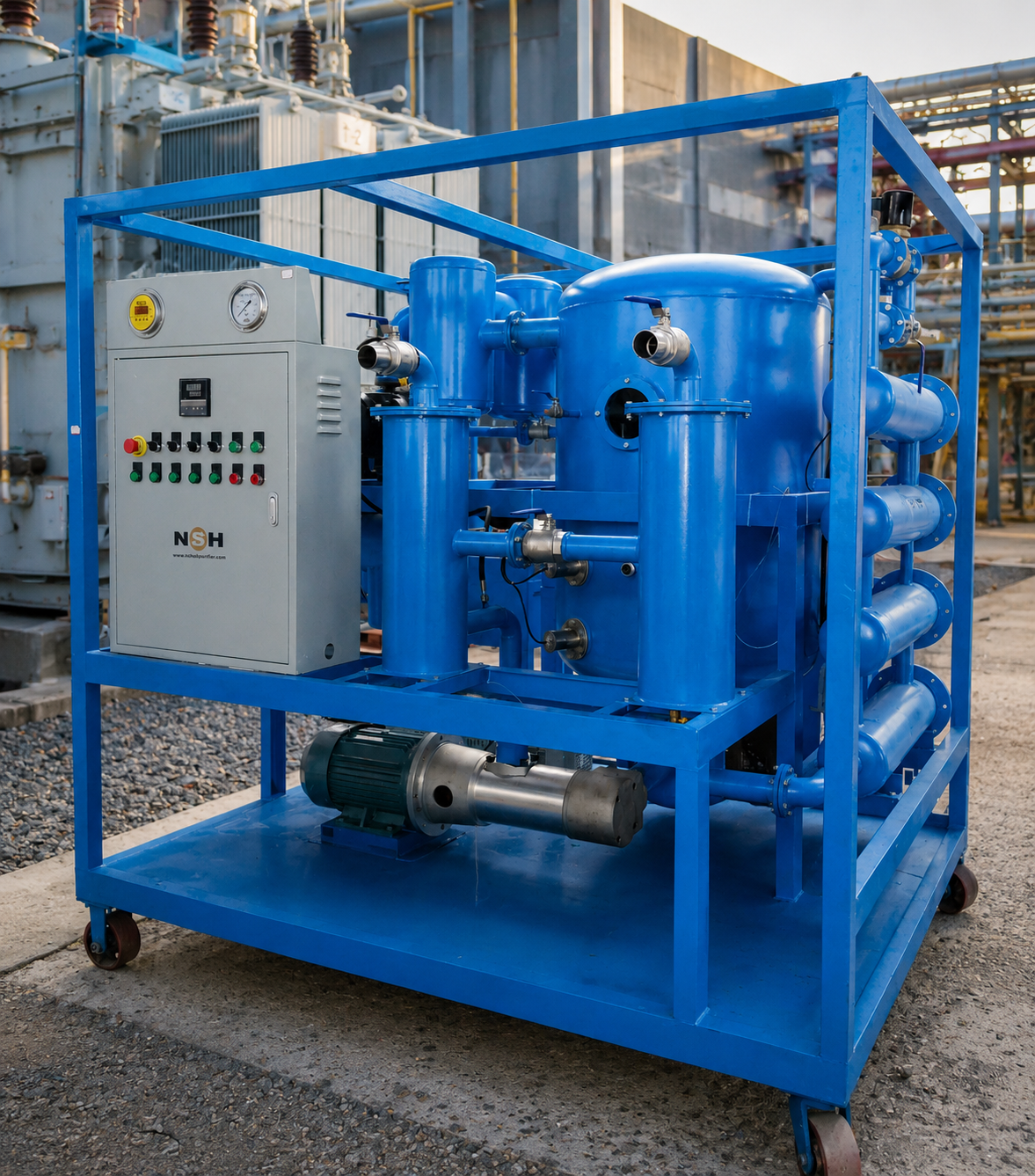

VFD-100は、変電所変圧器メンテナンスにおける連続オンライン運転用に設計されたダブルステージ真空変圧器油浄化システムです。定格処理能力は毎時6,000リットルで、高真空脱水、多段精密ろ過、急速脱ガスを単一の統合スキッドに組み合わせ、IEC 60422サービス基準に絶縁油を回復・維持します。
単一の膨張チャンバーに依存するシングルステージ真空システムとは異なり、VFD-100は2段階の真空分離プロセスを採用しています。第1段階では、油は表面積対体積比が250 m²/m³を超える構造パッキング上に薄膜状に分散され、真空度≤200 Pa下で遊離水と乳化した水の大部分を除去します。第2段階は、究極真空度≤5 Paで動作し、分子レベルで溶解した水分を対象とします。この段階的なアプローチにより、入口条件で50-80 ppmという高い水分量でも、油の加熱温度を65°Cを超えずに、処理後の水分量を≤5 ppm (ASTM D1533 カールフィッシャー法) に達成します。これは、ナフテン系およびパラフィン系鉱物油の熱分解しきい値をはるかに下回る温度です。
このシステムは、変電所での恒久的または半恒久的な設置用に構成されており、変圧器に通電したままサイドストリーム浄化を可能にします。バルブ付きバイパスループは、変圧器の下部ドレンバルブから総油量の5%から15%を引き込み、浄化された油をコンサベーターまたはトップフィルポートに戻します。この連続循環により、油の絶縁耐力は≥75 kV (ASTM D877、2.5 mmギャップ)、水分量は≤5 ppmに継続的に維持され、変圧器の電源を切断する必要のある定期的なオフライン処理キャンペーンが不要になります。
粒子状汚染は、3段階のろ過トレインによって管理されます。
変圧器油中の溶解ガス含有量（酸素、窒素、一酸化炭素、アセチレンを含む）は、絶縁特性に直接影響を与え、初期故障の診断指標となります。VFD-100真空システムは、総ガス含有量を体積比で≤0.1% (ASTM D3612) に低減し、油のガス吸収能力を回復させ、インパルス絶縁耐力を向上させます。DGA（溶解ガス分析）の結果が熱故障または部分放電活動を示している変圧器の場合、脱ガス機能はトレンドの再基準化のために再サンプリングする前の重要なステップです。
油は、合計加熱出力90 kWのステンレス鋼シェル＆チューブヒーターバンクを介して段階的に加熱されます。温度は±1°Cの定常状態精度を持つPIDコントローラーによって制御され、最適な脱水効率のために油を55-65°Cに維持します。80°Cでのフェイルセーフ過熱カットオフが、油の熱分解から保護します。加熱エレメントは、316Lステンレス鋼被覆インコロイ800抵抗線で構成されており、設計温度での変圧器油との連続運転に対応しています。

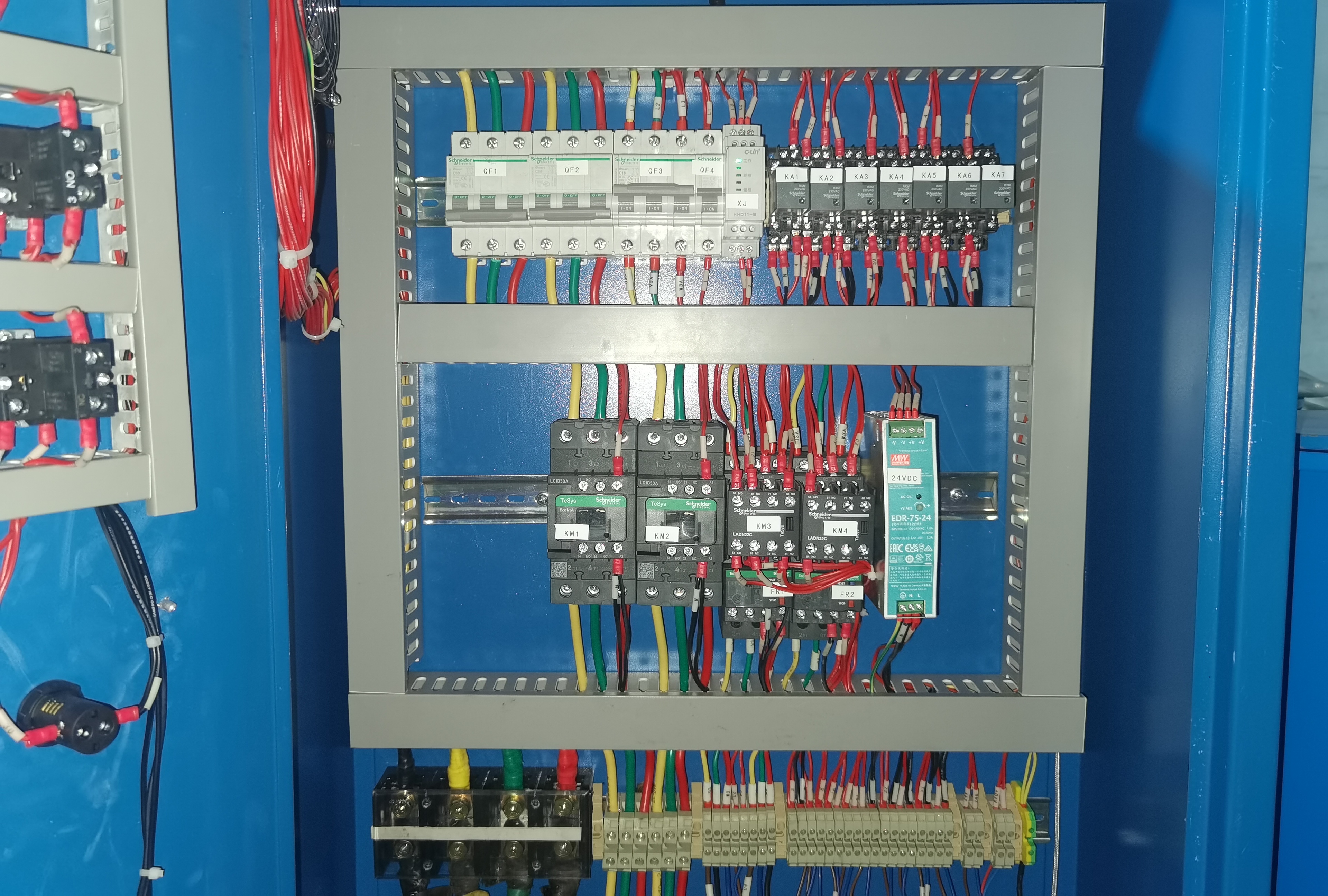

システムは、7インチHMIタッチスクリーンを備えたPLCベースの制御パネルを介して操作されます。リアルタイム表示には、真空度（Pa）、油温（°C）、油流量（L/H）、および各フィルター段階の差圧（kPa）が含まれます。プログラム可能なアラームしきい値は、高フィルター差圧（エレメントの負荷を示す）、低真空、および過熱状態に対して視覚的および聴覚的なアラートをトリガーします。自動シャットダウンシーケンスは、停電または重大なアラーム状態の場合に真空ポンプと油ヒーターを保護します。
| コンポーネント | 材質 | 規格 |
|---|---|---|
| 真空チャンバー | 304ステンレス鋼 | ASTM A240 |
| 配管およびバルブ | 304ステンレス鋼 | ASTM A312 |
| ヒーターシェルおよびチューブ | 316L / 304ステンレス鋼 | ASTM A269 |
| 供給ポンプ | 鋳鉄ボディ、SSインペラ | DIN 24255 |

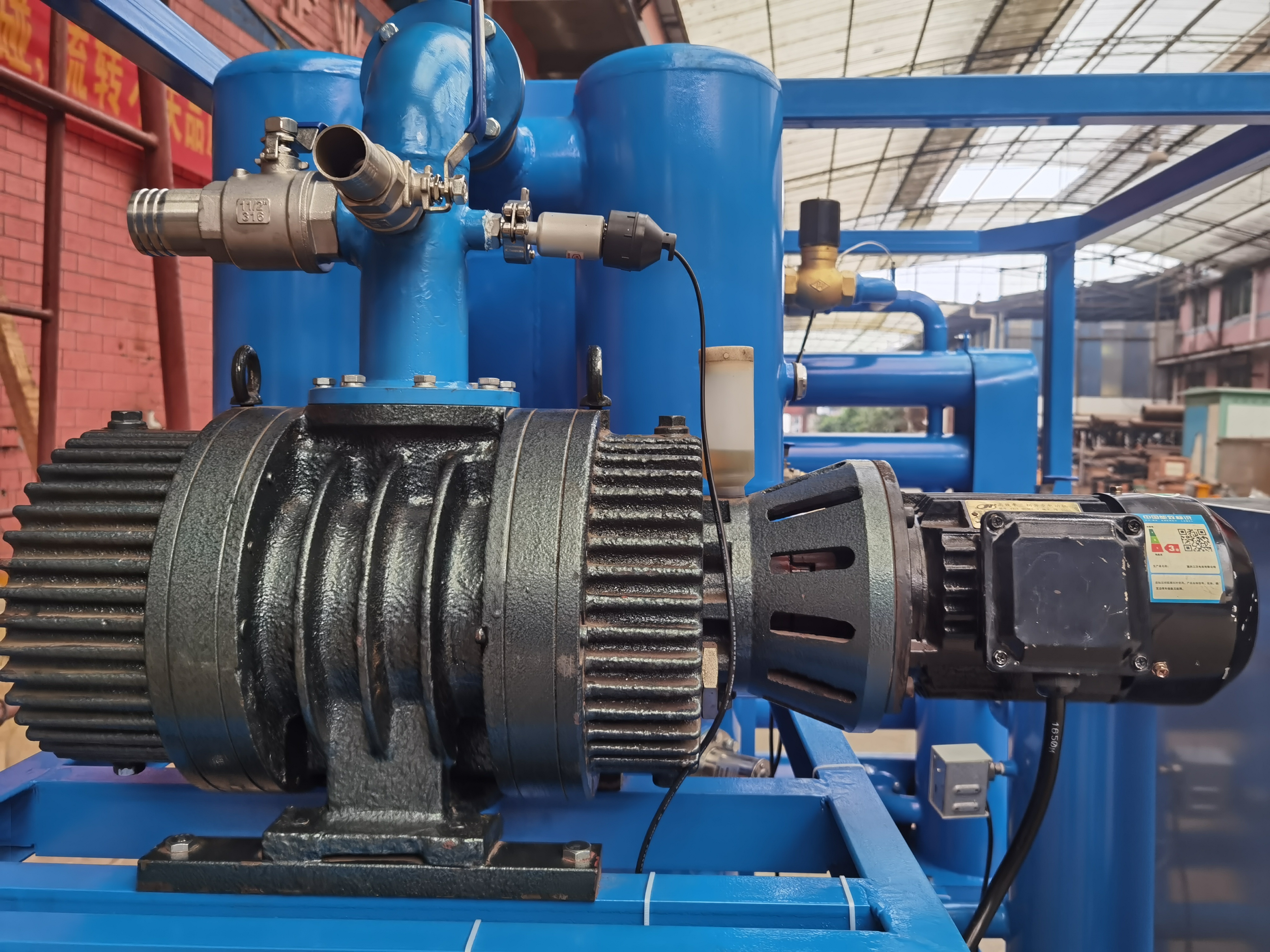

| 真空ポンプ | ロータリーベーン、オイルシール | ISO 21360 |
| スキッドフレーム | 炭素鋼、エポキシコーティング | ISO 12944 C3 |
| ガスケットおよびOリング | バイトン（FKM） | ASTM D2000 |
このシステムは、IEC 60296（クラスIおよびクラスII）に準拠した鉱物絶縁油用に定格されており、以下の用途で最大100 MVA、69-220 kVの変圧器に適しています。
