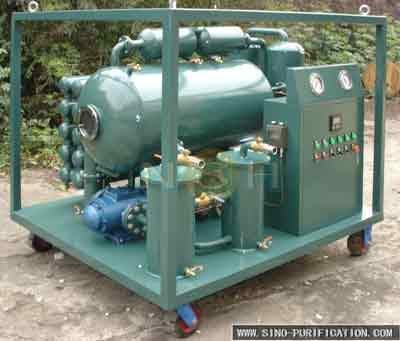

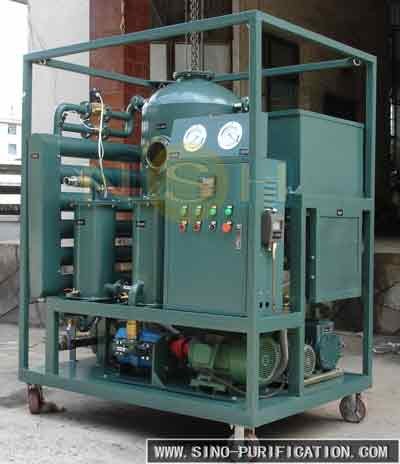

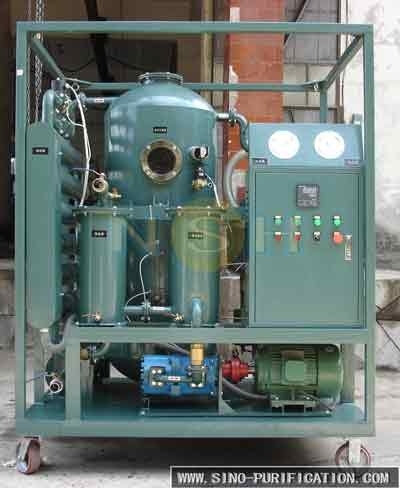

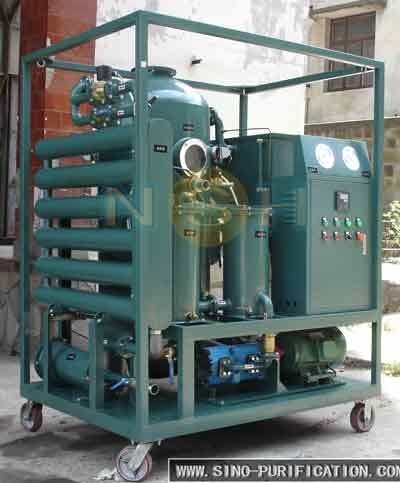

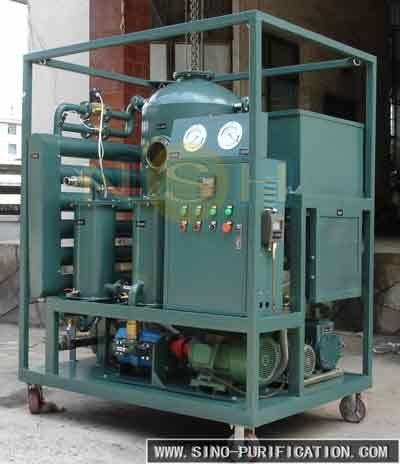

65KW単段式オイルフィルタリングマシン: 6000L/Hの容量を持つ真空トランスフォーマーオイル浄化機

65KW単段式オイルフィルタリングマシン: 6000L/Hの容量を持つ真空トランスフォーマーオイル浄化機

記述

シノ-NSH-VFは熱処理と真空処理の両方を利用する脱水と脱ガス装置である.このユニットは,より小さな石油量やより少ない容量を必要とするアプリケーションにより適しています主に,Sino-NSH-VFは,電気トランスフォーマーや他の油で満たされた電気機器に含まれる保温油の特性を向上させるために使用されます.溶けた水と自由水の両方を効率的に除去します溶けたガスや微粒子の不純物,したがって保温油の特殊指数を上昇させる.蒸発技術と 密閉式フィルター技術を統合することでさらに,熱処理と真空処理の組み合わせにより,分解電圧が向上します.25kVから60kV以上まで増やすことができる中国-NSH-VFは最適化された構造と安全な制御メカニズムを有し,トランスフォーマーメーカーとサービスプロバイダの包括的なニーズを満たしています.

一般的な

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipment. また,水力油,潤滑油浄化処理に使用することができます. 効果的に油の水,ガス,不純分子を除去し,保温強度と油品質を改善することができます.電気機器の正常な動作を保証する.

VFシリーズの単段式真空隔離油浄機は,主にトランスフォーマー,断路器,相互誘導器,電圧調節器,スイッチギアに使用される油の使用寿命を延長するために使用されます.トランスフォーマーに保温油を注入する.

復元器で装備され,酸を消し,色を消し,電解液と酸をより効果的に除去する効果を向上させることができます.分解電圧の値は15KVから65KVに増加します.浄化と再生後 絶縁油の性能と使用寿命は 大きく向上し 長くなります.

運転条件:

装置は,環境温度の20°C~55°Cで満足して動作するように設計される.

4つの主要セキュリティ・保護システム

- 液体レベル自動制御システム

- 自動圧力保護システム

- 恒温自動制御システム

縁

• 溶ける水,炭素,溶けた気体,粒子を 効率的かつ迅速に 断熱油から取り除く
• 断熱電圧の値を大きく高めます
• 操作と保守が簡単です
• トランスフォーマーにオイルを注入する
• オンラインでの仕事
• 維持費と交換費の削減
• 高効率と効果
• サイズも小さく重量も軽く 騒音も少ない
• 各種サイズと構成 (シールド) が利用可能.

特徴

NSH-VFシリーズ トランスフォーマーオイル単段真空オイルフィルターの特徴:

A. 高精度フィルタリングシステム,高品質のフィルタリング要素,進行多段階フィルタリングは,油から機械的不純物を効果的に除去するのに役立ちます.フィルターは,汚染物質の状態を検知するための自己チェック機能を持っています..
B. 暖房システムは,ステンレス鋼で作られ,均等な暖房と安定した油温を確保するために最適化されたパイプライン設計を採用しています.
C. 自動温度制御システム,自動液体レベル制御システム,自動圧力保護システム,高品質の主要部品を備えています.設備の高い信頼性と完璧な性能を保証するために.
D. 単段階の真空オイルフィルターは,監視なしでオンライン操作をサポートし,動作状態を示すインジケーターを持っています.
E. 電気制御インターロック設計を採用する. 誤った操作による悪影響を避けるために,真空システム,オイルポンプシステム,加熱システムは制御装置で相互にロックされています.
F. フィルターと過負荷の自動停止装置の交換指示装置を装備する.
G. 漏れや電源過負荷を防止するための緊急停止灯と警報灯を装備し,エンジンを保護する.
H. 段階の順序,段階断裂保護機能と通常の制御で,突然停止することができます
I. 機械はオンラインおよびオフラインで操作することができます. さらに,それはまた,油浸し電気 = 機器のための独立した真空ポンプと真空オイルリング機器として使用することができます.浄化後トランスフォーマーオイルの技術的パラメータと性能が著しく回復します.理想的な条件では,オイルの断熱電圧は75-80kVに達します.

主要な構成要素

a.前フィルター:

大きな粒子を削除するために50-80meshシッターを使用

電気ヒーター:

オイルヒーターシステムは1.0w/cm2未満を保証する.加熱過程では,過熱による油の劣化が避けられる.油温は20°Cから80°Cの間を調整することができる.暖房は手動または自動的に制御されます. 給湯器は,油温が一定程度に達すると自動的に停止します.安全保護装置を設置されているため,給湯システムは安全で信頼性があります.ヒーターの損傷を避けるために,油の入口量が低すぎるとヒーターは自動的に動作を停止します..

c. 真空室:

結合技術,結合技術,分離技術,精製された浄化技術を使用します. 自由で溶ける水,自由で溶けたガスを除去するために.オイルレベル浮遊ボールまたは赤外線液体レベル自動制御システムは,油が汚染されないようにオイルレベルを制御するために真空容器にインストールされています

掃除ポンプに吸い込まれるのを防ぐことができる. 泡を取り除くという新しい革新によって,

d. 油冷却器:

2つ目は,暖かい空気を冷却するため. 温室と根ポンプの間で,真空ポンプは,油が根ポンプに入ることを防ぐため,真空ポンプです.

e. オイル放出ポンプ:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. 細いフィルター:

油は,高性能な要素を通過して最終的な"磨き"処理を受けます.フィルターは,5〜10ミクロン絶対よりも大きい粒子の99.5%を捕獲するように指定されています.

g 試料採取探査機:

採取試料を採取する探査機を2つ用意し,一つは入ってくる油,もう一つは加工された油を採取する.

h. 入口・放出バルブ:

手動弁は,入口と放出の接続のために用意されています.

i. 手動回循環弁:

再循環のために1つのマニュアルバルブが用意されています.

トランスフォーマー乾燥接続:

トランスフォーマー1つ 接続が切れた

k コントロールパネル:

計器,アラーム& インターロック 計器& 電動制御は NEMA 12 型囲いの中にあります.主要な部品の稼働状態 (オン/オフ) とアラーム状態を表示するための複数のパイロットライトが用意されています..

技術仕様:

私達について

シノ-NSHは,中国を拠点とする企業で,石油浄化システムの研究,開発,製造に従事しています.トランスフォーマーにおける工業用潤滑油の脱水と再生,タービンおよび他の機械,およびすべての種類の鉱物油の復元と色と運用仕様.この製品は電力の分野で広く使用されています石油,天然ガス,機械製造,鉄鋼,メタル,鉄道,航空などNSHオイル浄化機器シリーズは,電力,石油,天然ガス機械製造,鉄鋼,メタルルギー,鉄道,航空などで,潤滑油を消費する.7シリーズで100種類以上の製品をカバーする主要な製品であり,顧客の異なるニーズを満たすことができます顧客の特殊な要求に応えて,私たちは特別なソリューションを提供しています. NSH製品は,顧客コストとセキュリティリスクを効果的に低減するだけでなく,廃棄油が環境を汚染する問題も解決します現在,同社の販売ネットワークは中国の全省をカバーし,10カ国以上に輸出しています.NSH製品は,国内市場と外市場で非常に人気があります 高品質NSHの発展は人材の才能から生まれ NSHの生存は製品品質に基づいています革新がNSHの成功の力ですNSHの成功の源は経営です 私たちのビジョンは世界一流の会社になるということです
