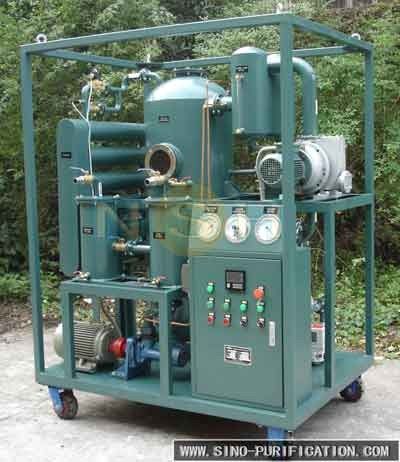

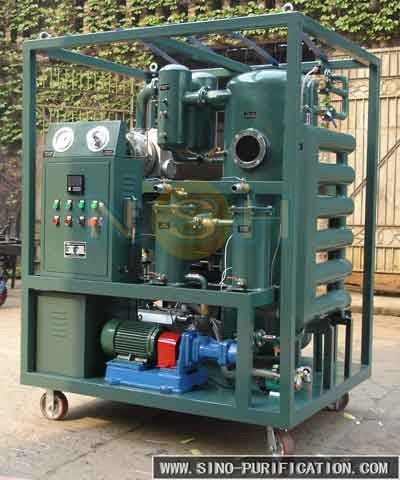

NSH VFD シリーズ ダブルステージ真空トランスフォーマー オイル浄化器 3000L/H オイル処理装置

NSH VFD シリーズ ダブルステージ真空トランスフォーマー オイル浄化器 3000L/H オイル処理装置

一般的な

NSH VFDシリーズ 絶縁油の質を向上させるように設計されています.このシリーズは,絶縁油から水,ガス,粒子汚染物質の痕跡を効率的かつ迅速に除去します.トランスフォーマーの性能を大幅に向上させる断路器,相互誘導器,ケーブル,そして絶縁システムを持つコンデンサー.VFDシリーズは,高電圧および超高電圧トランスフォーマーで使用されるブランド油と隔熱油の浄化に特に効果的です.さらに,低粘度潤滑油の処理にも適しています.

運転条件:

装置は,環境温度の20°C~55°Cで満足して動作するように設計される.

記述

NSH VFD シリーズでは,先進的な結合,結合,分離,そして精製された浄化技術を使用します.この組み合わせは,効率的かつ迅速に,自由で溶ける水,炭素,溶けたガス絶縁油からの微粒汚染物質により,最適な性能と信頼性が確保されます.

縁

• 溶ける水,炭素,溶けた気体,粒子を 効率的かつ迅速に 断熱油から取り除く
• 断熱電圧の値を大きく高めます
• 操作と保守が簡単です
• トランスフォーマーにオイルを注入する
• オンラインでの仕事
• 維持費と交換費の削減
• 高効率と効果
• サイズも小さく重量も軽く 騒音も少ない
• 各種サイズと構成 (シールド) が利用可能.

主要な構成要素

a.前フィルター:

大きな粒子を削除するために50-80meshシッターを使用

電気ヒーター:

オイルヒーターシステムは1.0w/cm2未満を保証する.加熱過程では,過熱による油の劣化が避けられる.油温は20°Cから80°Cの間を調整することができる.暖房は手動または自動的に制御されます. 給湯器は,油温が一定程度に達すると自動的に停止します.安全保護装置を設置されているため,給湯システムは安全で信頼性があります.ヒーターの損傷を避けるために,油の入口量が低すぎるとヒーターは自動的に動作を停止します..

c. 真空室:

結合技術,結合技術,分離技術,精製された浄化技術を使用します 自由で溶ける水,自由で溶けたガスを除去しますオイルレベル浮遊ボールまたは赤外線液体レベル自動制御システムは,油が汚染されないようにオイルレベルを制御するために真空容器にインストールされています

掃除ポンプに吸い込まれるのを防ぐことができる. 泡を取り除くという新しい革新は,

d. 油冷却器:

2つ目は,暖かい空気を冷却するため. 温室と根のポンプの間で,真空ポンプは,油が根のポンプに入らないようにします.

e. オイル放出ポンプ:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. 細いフィルター:

油は,高性能な要素を通過して最終的な"磨き"処理を受けます.フィルターは,5〜10ミクロン絶対よりも大きい粒子の99.5%を捕獲するように指定されています.

g 試料採取探査機:

採取試料を採取する探査機を2つ用意し,一つは入ってくる油,もう一つは加工された油を採取する.

h. 入口・放出バルブ:

手動弁は,入口と放出の接続のために用意されています.

i. 手動回循環弁:

再循環のために1つのマニュアルバルブが用意されています.

トランスフォーマー乾燥接続:

トランスフォーマー1つ 接続が切れた

k コントロールパネル:

計器,アラーム& インターロック 計器& 電動制御は NEMA 12 型囲いの中にあります.主要な部品の稼働状態 (オン/オフ) とアラーム状態を表示するための複数のパイロットライトが用意されている..

技術仕様:
